PAR燈透鏡种类、规格与应用
发布者: 发布时间:08/06/14

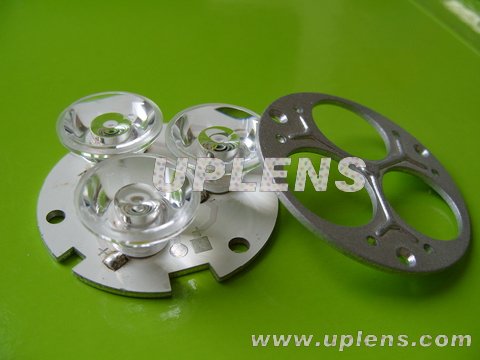

PAR燈透鏡
前言:本文所指的PAR燈僅指采用大功率LED(單顆1W、3W、5W等)光源的燈具而需要PAR燈專用的PAR燈透鏡;
一, PAR燈的分類
PAR燈系列:PAR22、PAR30、PAR38、PAR64等
二, PAR燈透鏡的規格(外型及尺寸)
1.PAR燈系列中透鏡使用數量有區別,如PAR22采用3個透鏡,PAR30采用5個或7個透鏡;無論是PAR30、PAR38等,其使用的LED透鏡的外型規格都是相同的,最大直徑一般為19.8mm左右,卡口(臺階)直徑為17.8mm左右;
2.PAR燈透鏡的高度一般有兩種(與燈杯的內部結構有聯系)10.5mm或12mm;
3.PAR燈透鏡的安裝方式除了利用燈杯前部面板卡口固定外,透鏡的小內口與LED的接觸的方式也有兩種:
3.1.透鏡頂住LED,此種透鏡小內口直徑一般為6.0mm至7.0mm,透鏡高度為10.5mm;
3.2.透鏡套住LED,此種秀鏡小內口直徑一般為8.0(配流明或仿流明規格);也有小內口直徑為6.8mm(CREE專用透鏡);
4.PAR透鏡可選用平型面或凹型面,可選用鏡面、磨砂面、矩陣面等;
三, PAR燈透鏡的角度及光斑要求:
1. PAR燈透鏡角度角度範圍比較寬:可選用15、25、38、45、60度等規格,
2. PAR燈透鏡以38度為最多選用;
3. PAR燈透鏡給合使用時,要求中心區光斑均勻,多個透鏡的聚光光斑能較好的重疊(光形圓正、亮度顯著提高);
4. 因為不同場景需要可選用不同表面處理工藝的如鏡面磨砂面或矩陣面等而獲得不同光斑效果如(圓形光斑、漫射光斑等);
參考資料:
1.1. PAR燈的電源多采用交流110V或220V;
2.1. PAR燈的電源接口方式多采用E27或GU10;
3.2. PAR燈透鏡並不受以上兩點制約,它只是PAR燈中一個光學器件起到一定的聚光作用;
4.3. PAR燈透鏡並不局限使用與PAR燈,它也可以使用在其他LED照明燈具中;
